青島世園會植物園

2014年青島世界園藝博覽會場區位于青島市北部百果山森林公園，由植物館、主題館、夢幻科技館等10余個場館組成。地下1層為鋼筋混凝土框架剪力墻結構，地上1層為鋼結構,整體呈樹葉形，總建筑面積達2.3萬平方米，是亞洲最大的鋼結構植物園。

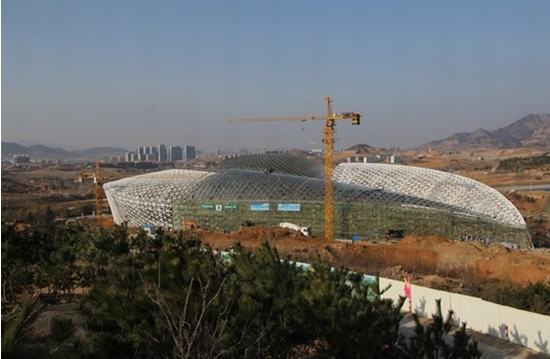

圖為青島世園會植物園

植物園共設置四個展區，四個展區分別對應四個鋼結構單體，每個單體結構形式相同。鋼結構表面裝飾夾膠超白玻璃，使建筑外形與結構功能得到了完美結合，詮釋了鋼結構建筑外觀的可塑性與建筑功能的可實現性。

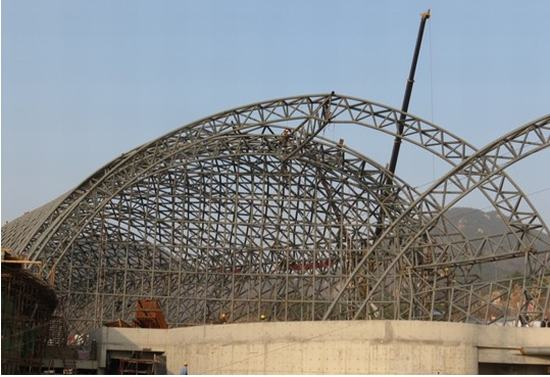

圖為青島世園會植物園施工圖照片

植物園鋼結構采用空間網格結構體系，主要受力構件為拱形倒三角管桁架，桁架之間采用單層網殼及次桁架連接，從而形成一個穩定的空間結構受力體系。鋼結構輪廓長度193m，寬度118m，主桁架最大跨度近70m。構件均采用圓管截面，桿件之間通過相貫焊縫連接在一起。主桁架均為落地桁架，桁架端部柱腳與混凝土之間用鉸支座連接，保證了結構受力的可靠性與穩定性。

圖為青島世園會植物園施工圖照片
